概述：

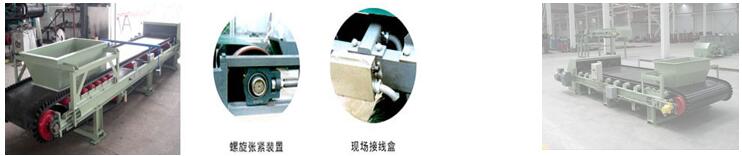

　　JGC-40型稱重式膠帶給料機是集膠帶給料機、電子皮帶秤、變頻電控為一體的給料計量設備，廣泛應用于冶金、電力、焦化、化工、建材、碼頭等行業。

　　產品型號及含義：

　　工作原理：

　　當物料通過時，通過傳力機構作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號送入積算器；同時，積算器接受由速度傳感器產生的正比于皮帶速度的脈沖信號，通過對重量信號與速度信號的積分運算得出物料的瞬時流量和累計流量。

　　系統特點：

　　◆ 稱重傳感器采用雙層密封，壽命長、穩定性好；

　　◆ 速度信號采用光電編碼器，速度信號準確可靠，抗干擾能力強；

　　◆ 獨特的防跑偏技術，確保皮帶正常運行；

　　◆ 具有自動調零、自動調間隔、自動診斷故障功能；

　　◆ 可選開環或閉環控制，可以實現系統的單回路智能控制；

　　◆ 可選各種報警裝置，如堵料、斷料、皮帶跑偏等，可在控制室內及時了解現場情況；

　　◆ 可選儀表接口：RS232或RS485接口及打印機接口；

　　◆ 本設備可作為ZNPL-3000型配料系統的基本單元

　　主要技術參數：

　　◆ 計量精度：±0.5%（可選±0.25%）

　　◆ 皮帶寬度：500～1400mm（非標另行設計）

　　◆ 輸送能力：0.5～1000t/h

　　◆ 進出料口中心距：≥1200mm

　　◆ 調速方式：變頻調節

　　◆ 電流輸出：0～20mA或4～20mA

　　◆ 物料粒度：≤100mm

　　◆ 通訊接口：RS232或RS485

　　工作條件和安裝條件：

　　◆ 環境溫度：

　　儀表：-10°C～50°C

　　機械：-20°C～60°C

　　◆ 電源電壓：220/380VAC（+10%、-15%）、50HZ　（±2%）
